適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。
全國24小時銷售熱線:13263317831
產品介紹

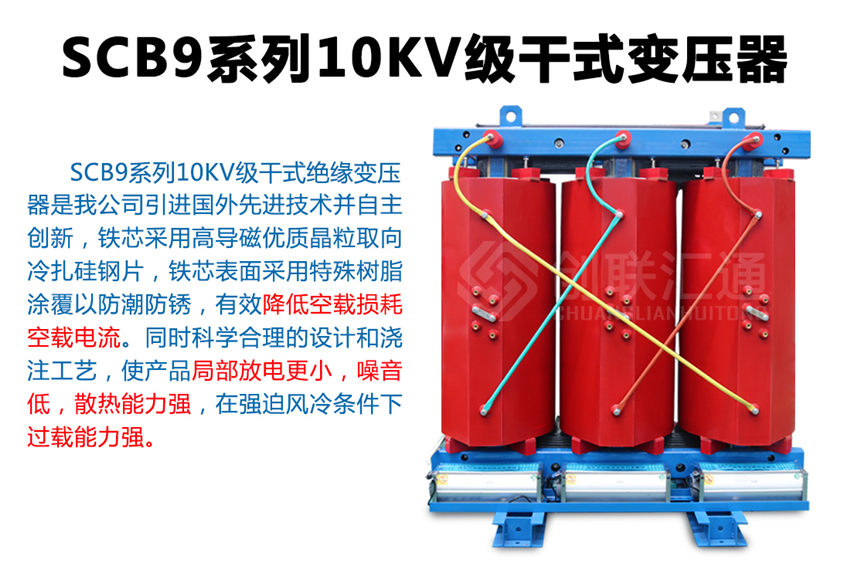

SCB9樹質絕緣干式變壓器是我公司引進外先進技術， 由于線圈被環氧樹脂包封，所以難燃，防火體積小，可直接安置在負荷中心。同時科學合理的設計和澆注工藝,電小，噪聲低，散熱能力強，在強迫風冷條件下可以在125%額定負載下長期運行，并配有智能溫控儀，具有故障報警，超溫報警，朝聞挑著，以及黑匣子功能，并通過RS485串口與計算機相連，可以集中監視和控制。
產品結構：
高壓繞組
高壓繞組用帶填料環氧樹脂真空澆注，局放量小，線圈電氣強度高，繞內外壁用玻璃纖維網絡格板增強，增加了線圈的機械強度，提高了產品抗突短路的能力，線圈永不開裂。
低壓繞組
低壓繞組采用箔式結構，解決了用線繞時軸向螺旋角問題，使安匝更s同時線圈采用軸向冷卻風道，增強了敗熱能力，繞組層間采用了DMD環氧預漫布，整體固化成形。
鐵芯
鐵芯造用進口優質冷軋硅鋼片，三階金斜接結構、芯柱果用F級無模禮、鐵芯表面采用環氧樹醒包封，降低了空載損耗，空載電流和鐵芯城央件和緊固件經持殊表面處理，使產品外觀質量有了進一步提高，
溫控系級和冷風系統
采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器的過載能來。溫度控制采用智能溫控儀，提高了變壓器運行可靠性。
產品特點：
1.安全，防火，無污染，可直接運行于負荷中心；
2.采用內先進生產技術，機械強度高，抗短路能力強，局部放電量小，熱穩定性好，可靠性高，使用壽命長；
3.低損耗，低噪音，節能效果明顯，免維護；
4.散熱性能好，過負載能力強，強迫風冷時可提高50%容量運行；
5.防潮性能好，適應高濕度和其他惡劣環境中運行；
6.體積小，重量輕，占地空間少，安裝費用低。
|

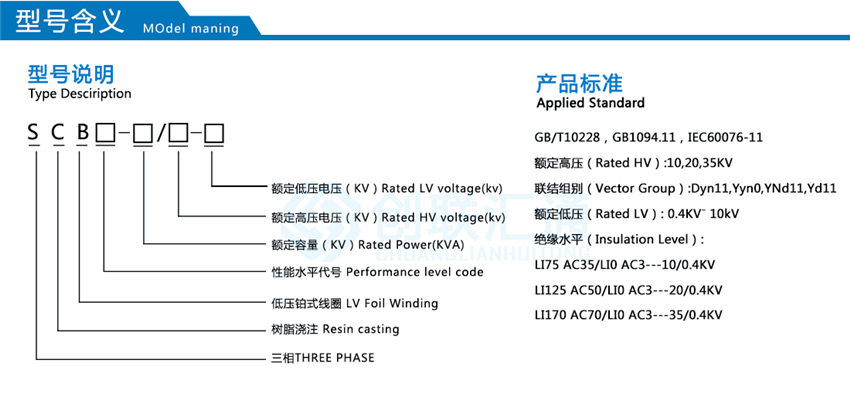

變壓器型號 |
額定 |
聯結 |
電壓組合(kV） |
損耗(W) |
空載 |
短路 |
|||
|
高 |
分接 |
低 |
空 |
負 |
|||||
|
SC(B)9-30/10 |
30 |
Dyn11 |
10
|
±5%,±2× |
0.4 |
215 |
750 |
3.2 |
4.0 |
|
SC(B)9-50/10 |
50 |
305 |
1055 |
2.8 |
|||||
|
SC(B)9-80/10 |
80 |
415 |
1460 |
2.6 |
|||||
|
SC(B)9-100/10 |
100 |
450 |
1665 |
2.4 |
|||||
|
SC(B)9-125/10 |
125 |
530 |
1955 |
2.2 |
|||||
|
SC(B)9-160/10 |
160 |
610 |
2250 |
2.2 |
|||||
|
SC(B)9-200/10 |
200 |
700 |
1675 |
2.0 |
|||||
|
SC(B)9-250/10 |
250 |
810 |
2920 |
2.0 |
|||||
|
SC(B)9-315/10 |
315 |
990 |
3670 |
1.8 |
|||||
|
SC(B)9-400/10 |
400 |
1100 |
4220 |
1.8 |
|||||
|
SC(B)9-500/10 |
500 |
1305 |
5170 |
1.8 |
|||||
|
SC(B)9-630/10 |
630 |
1510 |
6220 |
1.6 |
|||||
|
SC(B)9-630/10 |
630 |
1460 |
6310 |
1.6 |
6.0 |
||||
|
SC(B)9-800/10 |
800 |
1710 |
7360 |
1.6 |
|||||
|
SC(B)9-1000/10 |
1000 |
1990 |
8600 |
1.4 |
|||||
|
SC(B)9-1250/10 |
1250 |
2350 |
10260 |
1.4 |
|||||
|
SC(B)9-1600/10 |
1600 |
2755 |
12420 |
1.4 |
|||||
|
SC(B)9-2000/10 |
2000 |
3735 |
15300 |
1.2 |
|||||
|
SC(B)9-2500/10 |
2500 |
4500 |
18180 |
1.2 |
|||||
